产品中心
PBG型屏蔽式管道泵,吸收了国际上屏蔽泵设计及制造的先进技术,将电机的屏蔽技术应用于流体输送领域,为适应国内市场需求而最新推出的系列化新产品。PBG型屏蔽式管道泵系列性能参数基本符合国际标准IS02858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。全系列共67个品种,184个规格,其性能范围:流量6.3～1080m3/h,扬程12.5～125m,配用电机功率0.37～160kW,转速1450r/min和2900r/min。

主要用途：
①PBG型屏蔽式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。
②PBG型屏蔽式管道泵热水型主要供输送温度不超过160℃不含固体颗粒的软水之用,适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。
③PBG型屏蔽式管道泵防腐型供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

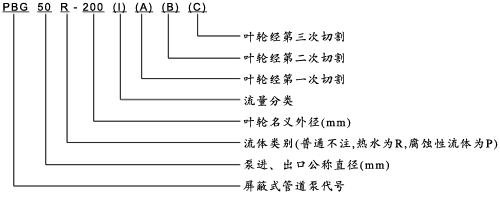

型号意义:















型号
流量Q
扬程H
(m)
效率η
(%)
转速n
(r/min)
电机功率
(kw)
必需汽蚀余量
(m)
重量
(kg)
(m3/h)
(L/s)
　PBG40-100
6.3
1.75
12.5
54
1450
0.55
3.5
32
　PBG40-100A
5.6
1.56
10
52
1450
0.37
3.5
32
　PBG40-125
6.3
1.75
20
46
1450
1.1
3.5
34
　PBG40-125A
5.6
1.56
16
45
2900
0.75
3.5
33
　PBG40-160
6.3
1.75
32
40
2900
2.2
3.5
47
　PBG40-160A
5.9
1.64
28
39
2900
1.5
3.5
43
　PBG40-160B
5.5
1.53
24
38
2900
1.1
3.5
38
　PBG40-200
6.3
1.75
50
33
2900
4.0
3.5
74
　PBG40-200A
5.9
1.64
44
31
2900
3.0
3.5
62
　PBG40-200B
5.3
1.47
36
29
2900
2.2
3.5
52
　PBG40-250
6.3
1.75
80
28
2900
7.5
3.5
105
　PBG40-250A
5.9
1.64
70
28
2900
5.5
3.5
98
　PBG40-250B
5.5
1.53
60
27
2900
4.0
3.5
77
　PBG40-100(I)
12.5
3.47
12.5
62
1450
1.1
3.5
34
　PBG40-100(I)A
11
3.05
10
60
1450
0.75
3.5
31
　PBG40-125(I)
12.5
3.47
20
58
1450
1.5
3.5
38
　PBG40-125(I)A
11
3.05
16
57
1450
1.1
3.5
33
　PBG40-160(I)
12.5
3.47
32
52
2900
3.0
3.5
56
　PBG40-160(I)A
11.7
3.25
28
51
2900
2.2
3.5
47
　PBG40-160(I)B
10.4
2.89
22
50
2900
1.5
3.5
43
　PBG40-200(I)
12.5
3.47
50
46
2900
5.5
3.5
85
　PBG40-200(I)A
11.7
3.25
44
45
2900
4.0
3.5
75
　PBG40-200(I)B
10.6
2.94
36
44
2900
3.0
3.5
63
　PBG40-250(I)
12.5
3.47
80
38
2900
11
3.5
145
　PBG40-250(I)A
11.6
3.22
70
38
2900
7.5
3.5
95
　PBG40-250(I)B
10.8
3.0
60
37
2900
7.5
3.5
94
　PBG40-250(I)C
10.0
2.78
52
36
2900
5.5
3.5
88
　PBG50-100
12.5
3.47
12.5
62
1450
1.1
3.5
36
　PBG50-100A
11
3.05
10
60
1450
0.75
3.5
35
　PBG50-125
12.5
3.47
20
58
1450
1.5
3.5
43
　PBG50-125A
11
3.05
16
57
1450
1.1
3.5
38
　PBG50-160
12.5
3.47
32
52
2900
3.0
3.5
59
　PBG50-160A
11.7
3.25
28
51
2900
2.2
3.5
51
　PBG50-160B
10.4
2.89
22
50
2900
1.5
3.5
47
　PBG50-200
12.5
3.47
50
46
2900
5.5
3.5
101
　PBG50-200A
11.7
3.25
44
45
2900
4.0
3.5
80
　PBG50-200B
10.6
2.94
36
44
2900
3.0
3.5
68
　PBG50-250
12.5
3.47
80
38
2900
11
3.5
160
　PBG50-250A
11.6
3.22
70
38
2900
7.5
3.5
115
　PBG50-250B
10.8
3.0
60
37
2900
7.5
3.5
114
　PBG50-250C
10.0
2.78
52
36
2900
5.5
3.5
108
　PBG50-100(I)
25
6.94
12.5
69
1450
1.5
3.8
41
　PBG50-100(I)A
22.3
6.19
10
67
1450
1.1
3.8
36
　PBG50-125(I)
25
6.94
20
68
1450
3.0
3.8
56
　PBG50-125(I)A
22.3
6.49
16
66
1450
2.2
3.8
48
　PBG50-160(I)
25
6.94
32
63
1450
4.0
3.8
72
　PBG50-160(I)A
23.4
6.5
28
62
1450
4.0
3.8
71
　PBG50-160(I)B
21.6
6.0
24
58
1450
3.0
3.8
59
　PBG50-200(I)
25
6.94
50
58
2900
7.5
3.8
108
　PBG50-200(I)A
23.5
6.53
44
57
2900
7.5
3.8
107
　PBG50-200(I)B
21.8
6.06
38
55
2900
5.5
3.8
100
　PBG50-250(I)
25
6.94
80
50
2900
15.0
3.8
175
　PBG50-250(I)A
23.4
6.5
70
50
2900
11.0
3.8
165
　PBG50-250(I)B
21.6
6.0
60
48
2900
11.0
3.8
165
　PBG50-315(I)
25
6.94
125
40
2900
30.0
3.8
310
　PBG50-315(I)A
23.7
6.58
113
40
2900
22.0
3.8
245
　PBG50-315(I)B
22.5
6.25
101
39
2900
18.5
3.8
215
　PBG50-315(I)C
20.6
5.72
85
38
2900
15.0
3.8
195
　PBG65-100
25
6.94
12.5
69
1450
1.2
3.8
46
　PBG65-100A
22.3
6.19
10
67
1450
1.1
3.8
41
　PBG65-125
25
6.94
20
68
1450
3.0
3.8
58
　PBG65-125A
22.3
6.19
16
66
1450
2.2
3.8
49
　PBG65-160
25
6.94
32
63
1450
4.0
3.8
75
　PBG65-160A
23.4
6.5
28
62
1450
4.0
3.8
75
　PBG65-160B
21.6
6.0
24
58
1450
3.0
3.8
63
　PBG65-200
25
6.94
50
58
2900
7.5
3.8
107
　PBG65-200A
23.5
6.53
44
57
2900
7.5
3.8
107
　PBG65-200B
21.8
6.06
38
55
2900
5.5
3.8
100
　PBG65-250
25
6.94
80
50
2900
15.0
3.8
180
　PBG65-250A
23.4
6.5
70
50
2900
11.0
3.8
170
　PBG65-250B
21.6
6.0
60
49
2900
11.0
3.8
170
　PBG65-315
25
6.94
125
40
2900
30.
3.8
320
　PBG65-315A
23.7
6.58
113
40
2900
22.0
3.8
255
　PBG65-315B
22.5
6.25
101
39
2900
18.5
3.8
225
　PBG65-315C
20.6
5.72
85
38
2900
15.5
3.8
205
　PBG65-100(I)
50
13.9
12.5
73
1450
3.0
4.2
63
　PBG65-100(I)A
44.7
12.5
10
72
1450
2.2
4.2
53
　PBG65-125(I)
50
13.9
20
72.5
1450
5.5
4.2
99
　PBG65-125(I)A
45
12.5
16
71
1450
4.0
4.2
78
　PBG65-160(I)
50
13.9
32
71
1450
7.5
4.2
103
　PBG65-160(I)A
46.7
13.0
28
70
1450
7.5
4.2
103
　PBG65-160(I)B
43.3
12.0
24
69
1450
5.5
4.2
97
　PBG65-200(I)
50
13.9
50
67
2900
15.0
4.2
176
　PBG65-200(I)A
47
13.1
44
66
2900
11.0
4.2
166
　PBG65-200(I)B
43.5
12.1
38
65
2900
7.5
4.2
114
　PBG65-250(I)
50
13.9
80
59
2900
22.0
4.2
235
　PBG65-250(I)A
46.7
13.0
70
59
2900
18.5
4.2
205
　PBG65-250(I)B
43.3
12.0
60
58
2900
15.0
4.2
180
　PBG65-315(I)
50
13.9
125
54
2900
34.0
4.2
350
　PBG65-315(I)A
46.5
12.9
110
54
2900
30.0
4.2
355
　PBG65-315(I)B
44.5
12.4
100
53
2900
30.0
4.2
335
　PBG65-315(I)C
41
11.4
85
51
2900
22.0
4.2
270
　PBG80-100
50
13.9
12.5
73
1450
3.0
4.2
63
　PBG80-100A
44.7
12.4
10
72
1450
2.2
4.2
54
