LG系列泵系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装，电机轴与泵轴通过爪型联轴器联接，具有结构紧凑、噪声低、占地面积小的优点，主要应用于高层建筑供水，也可应用于厂矿、企业给水排水以及低压锅炉循环用水. 应用范围: 主要应用于高层建筑供水，也可应用于厂矿、企业给水排水以及低压锅炉循环用水结构说明:
　LG型高层建筑给水泵为立式结构，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根据需要，吸入口和吐出口也可以呈0°、90°、270°布置，可根据扬程的需要选择水泵的级数。
LG型高层建筑给水泵的主要零件有：泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。（25LG、32LG和40LG三种泵没有平衡鼓和平衡鼓套，而设有水封环，装在填料腔的底部）。　泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。　泵轴为优质合金结构钢制成，中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件，轴的下端装有轴套甲与滑动轴套相配合，轴的上端装有两个角接触球轴承，借以支承转子部件，泵轴的最上端与电机轴的下端通过爪型联轴器联接。密封装置采用软填料密封和机械密封。在采用软填料密封时，与之相摩擦的轴套丙为优质碳素钢制成，并经淬火处理，以增加面磨性。　叶轮为铸铁制成，由于叶轮前后受压不等，必然存在轴向力，此轴向力绝大部分由平衡鼓来承担。（25LG、32LG和40LG则由水封环组成平衡管路承担），其余小部分残余轴向力由轴上端的两个角接触球轴承来承受，由平衡鼓和平衡鼓套组成的平衡装置，磨损后可以更换。　在泵座、中段上分别装有密封环和口环、用以减少高压水漏回进水部分，密封环磨损后可更换。泵上端的角接触球轴承用钙基黄油润滑，下端的滑动轴承（轴瓦）以泵输送的液体润滑，泵的旋转方向，从电机端看为逆时针方向转动。

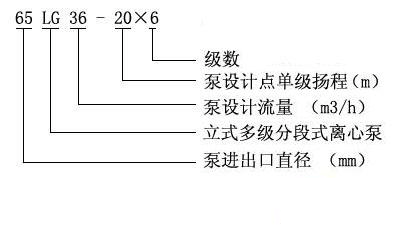

型号意义:

型号	级数	流量Q		扬程H m	转速n r/min	电机功率 kW	效率η %	必需汽蚀余量 m
型号	级数	m3/h	l/s	扬程H m	转速n r/min	电机功率 kW	效率η %	必需汽蚀余量 m
25LG(R)3-10 (LG-B)	2	3.0	0.83	20	2900	0.75	42	2.0
	3	3.0	0.83	30		1.1	42	2.0
	4	3.0	0.83	40		1.5	42	2.0
	5	3.0	0.83	50		1.5	42	2.0
	6	3.0	0.83	60		2.2	42	2.0
	7	3.0	0.83	70		2.2	42	2.0
	8	3.0	0.83	80		2.2	42	2.0
	9	3.0	0.83	90		2.2	42	2.0
	10	3.0	0.83	100		3.0	42	2.0
	11	3.0	0.83	110		3.0	42	2.0
	12	3.0	0.83	120		4.0	42	2.0
	13	3.0	0.83	130		4.0	42	2.0
	14	3.0	0.83	140		4.0	42	2.0
	15	3.0	0.83	150		4.0	42	2.0
32LG6.5-15 (LG-B)	2	6.5	1.81	30	2900	1.5	53	2.4
	3	6.5	1.81	45		2.2	53	2.4
	4	6.5	1.81	60		3.0	53	2.4
	5	6.5	1.81	75		4.0	53	2.4
	6	6.5	1.81	90		4.0	53	2.4
	7	6.5	1.81	105		5.5	53	2.4
	8	6.5	1.81	120		5.5	53	2.4
	9	6.5	1.81	135		5.5	53	2.4
	10	6.5	1.81	150		7.5	53	2.4
40LG6-15 (LG-B)	2	6.0	1.67	30	2900	1.5	53	2.4
	3	6.0	1.67	45		2.2	53	2.4
	4	6.0	1.67	60		2.2	53	2.4
	5	6.0	1.67	75		3.0	53	2.4
	6	6.0	1.67	90		3.0	53	2.4
	7	6.0	1.67	105		4.0	53	2.4
	8	6.0	1.67	120		4.0	53	2.4
	9	6.0	1.67	135		5.5	53	2.4
	10	6.0	1.67	150		5.5	53	2.4
40LG(R)12-15 (LG-B)	2	12	3.33	30	2900	2.2	60	2.9
	3	12	3.33	45		3.0	60	2.9
	4	12	3.33	60		4.0	60	2.9
	5	12	3.33	75		5.5	60	2.9
	6	12	3.33	90		5.5	60	2.9
	7	12	3.33	105		7.5	60	2.9
	8	12	3.33	120		7.5	60	2.9
	9	12	3.33	135		11	60	2.9
	10	12	3.33	150		11	60	2.9
50LG18-20 (LG-B)	2	18	5	40	2900	4	69	3.2
	3	18	5	60		5.5	69	3.2
	4	18	5	80		7.5	69	3.2
	5	18	5	100		11	69	3.2
	6	18	5	120		11	69	3.2
	7	18	5	140		15	69	3.2
	8	18	5	160		15	69	3.2
50LG24-20 (LG-B)	2	24	6.67	40	2900	5.5	69	3.2
	3	24	6.67	60		7.5	69	3.2
	4	24	6.67	80		11	69	3.2
	5	24	6.67	100		11	69	3.2
	6	24	6.67	120		15	69	3.2
	7	24	6.67	140		15	69	3.2
	8	24	6.67	160		18.5	69	3.2
65LG(R)25-20 (LG-B)	2	25	6.95	40	2900	5.5	69	3.4
	3	25	6.95	60		7.5	69	3.4
	4	25	6.95	80		11	69	3.4
	5	25	6.95	100		15	69	3.4
	6	25	6.95	120		15	69	3.4
	7	25	6.95	140		18.5	69	3.4
	8	25	6.95	160		18.5	69	3.4
65LG36-20 (LG-B)	2	36	10	40	2900	7.5	72	3.4
	3	36	10	60		11	72	3.4
	4	36	10	80		15	72	3.4
	5	36	10	100		18.5	72	3.4
	6	36	10	120		22	72	3.4
	7	36	10	140		22	72	3.4
	8	36	10	160		30	72	3.4
80LG40-20 (LG-B)	2	36	10	40	2900	7.5	73	3.4
	3	36	10	60		11	73	3.4
	4	36	10	80		15	73	3.4
	5	36	10	100		18.5	73	3.4
	6	36	10	120		22	73	3.4
	7	36	10	140		30	73	3.4
	8	36	10	160		30	73	3.4
80LG(R)50-20 (LG-B)	2	50	13.9	40	2900	11	75	3.8
	3	50	13.9	60		15	75	3.8
	4	50	13.9	80		18.5	75	3.8
	5	50	13.9	100		22	75	3.8
	6	50	13.9	120		30	75	3.8
	7	50	13.9	140		30	75	3.8
	8	50	13.9	160		37	75	3.8
100LG72-20 (LG-B)	2	72	20	40	2900	15	73	3.5
	3	72	20	60		18.5	73	3.5
	4	72	20	80		30	73	3.5
	5	72	20	100		30	73	3.5
	6	72	20	120		37	73	3.5
	7	72	20	140		45	73	3.5
	8	72	20	160		55	73	3.5
